Modelos
|
3.8K
|
5K
|
7.6K
|
9.9K
|
10K
|
11.4K
|
|
corriente continua
Entrada (PV)
|
|
Voltaje máximo de entrada
|
600 V
|
|
Tensión nominal
|
380 voltios
|
|
Voltaje de arranque
|
80 V
|
|
Rango de voltaje MPPT
|
80-520 V
|
|
Corriente máxima de entrada por cadena
|
16A
|
|
Corriente máxima de cortocircuito por cadena
|
25,6 A
|
|
Número de MPPT/Número de cadenas por MPPT
|
2/1
|
3/1
|
4/1
|
|
Energía
Almacenamiento
|
|
Tipo de batería
|
Iones de litio
|
|
Rango de voltaje de la batería
|
120-500 V
|
|
Corriente máxima de carga/descarga
|
25A
|
50 A
|
|
Comunicación de la batería
|
CAN/RS485
|
|
Número de baterías por inversor
|
Consulte la hoja de compatibilidad de baterías
|
|
C.A.
Salida (cuadrícula)
|
|
Potencia de salida nominal
|
3800W
|
5000 kW
|
7600 W
|
9990 W
|
10000W
|
11400W
|
|
Potencia de salida aparente máxima
|
3800 VA
|
5000 kVA
|
7600 VA
|
9990 VA
|
10000 VA
|
11400 VA
|
|
Tensión de salida nominal
|
240 V
|
|
Frecuencia nominal
|
60 Hz
|
|
Corriente máxima de salida
|
15.8A
|
20.8A
|
31.7A
|
41.7A
|
41.7A
|
47,5 A
|
|
Distorsión armoniosa (THDi)
|
<3%
|
|
C.A.
Entrada (Cuadrícula)
|
|
Rango de voltaje de entrada
|
211-264 V
|
|
Energía de paso a través de la red
|
15.8A
|
20.8A
|
31,7 A
|
41.7 A
|
41.7A
|
47,5 A
|
|
Corriente máxima de entrada
|
23.8A
|
31.2A
|
47,6 A
|
62,6 A
|
62.6A
|
71.3A
|
|
Rango de frecuencia
|
58,8-61,2 Hz
|
|
C.A.
Salida(Copia de seguridad
y
Fuera de la red)
|
|
Potencia de salida nominal
|
3800W
|
5000W
|
7600W
|
9990W
|
10000W
|
11400W
|
|
Potencia de salida aparente máxima
|
6,1 kVA
|
8 kVA
|
12,2 kVA
|
16 kVA
|
16 kVA
|
18,2 kVA
|
|
Tiempo de conmutación de respaldo
|
<10 ms
|
|
Potencia de fase
|
240 V fase dividida
|
|
Tensión de salida nominal (L1-L2)
|
240 V
|
|
Rango de voltaje de salida de CA
|
211-264 V
|
|
Frecuencia nominal de la red
|
60 Hz
|
|
Rango de frecuencia
|
55-65 Hz
|
|
Corriente de salida CA nominal
|
15.8A
|
20.8A
|
31.7A
|
41.7A
|
41.7A
|
47,5 A
|
|
Protección contra sobrecorriente de salida máxima, 10 s
|
25.4A
|
33.3A
|
50.7A
|
66.7A
|
66.7A
|
76A
|
|
Desequilibrio de fase máximo admisible
|
100%
|
|
Configuraciones de soporte de respaldo
|
Cargas para toda la casa y dedicadas
|
|
Factor de potencia
|
>0,99 (0,8 adelantado - 0,8 rezagado)
|
|
THDv(carga lineal)
|
<3%
|
|
Eficiencia
|
|
Eficiencia máxima de PV
|
97.0%
|
97,6%
|
|
Eficiencia fotovoltaica CEC
|
96,5%
|
97.0%
|
|
Batería cargada por PVmax.efficiency
|
98,5%
|
|
Batería cargada/descargada a máxima eficiencia de CA
|
97.0%
|
|
Protección
|
|
Detección de falla a tierra
|
Sí
|
|
Detección de corriente residual (de fuga)
|
Sí
|
|
AFCI integrado
|
Sí
|
|
Protección contra polaridad inversa de CC
|
Sí (solo PV)
|
|
Interruptor de derivación del inversor manual
|
Sí
|
|
Apagado rápido NEC2017
|
Transmisor integrado con certificación SunSpec
|
|
Receptores RSD compatibles
|
Consulte la hoja de compatibilidad de MLRSD
|
|
Clase de protección/Categoría de sobretensión
|
Yo/Yo
|
|
General
Datos
|
|
Dimensiones (An. × Al. × Pr.)
|
490×720×220 mm
|
560×750×220 mm
|
|
Peso
|
52,43 libras (23,78 kg)
|
71,74 libras (32,54 kg)
|
|
Topología
|
Sin transformador
|
|
Autoconsumo(noche)
|
<20 W
|
|
Rango de temperatura ambiente de funcionamiento
|
-13 °F a 140 °F (-25
°C
hasta 60
°C
)
|
|
Protección contra la entrada
|
TIPO 4X
|
|
Cumplimiento
|
UL1741SB, IEEE1547-2018, UL1699B, UL1998, FCC Parte 15 Clase B,
Norma 21 de California, NEC 690.12-2020, CAN/CSA C22.2107.1-1, Norma 14H de HECO, Listado en Luma
|
|
Soporte de generador
|
Sí; hasta 25 kW (con un Solis Power Hub)
|
|
Características
|
|

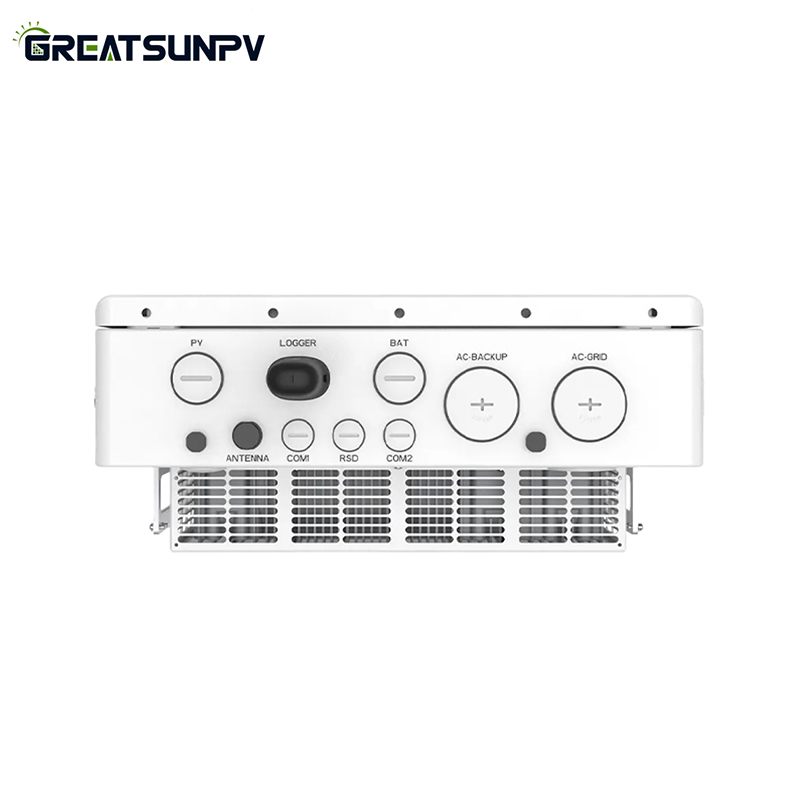

Conexión de CC
|
Orificios de 1 pulg. para conducto (×2) en el lateral y la parte inferior; terminales de abrazadera de resorte
|
|
Conexión de CA
|
Orificios de 1,5 pulg. para conducto (×3) en el lateral y la parte inferior; terminales de abrazadera de resorte
|
|
Comunicación
|
RS485, Opcional: Celular, Wi-Fi, LAN
|
