Modelos
|
3K
|
3.6K
|
5K
|
6K
|
8K
|
|
Aporte
CC (PV)
lado)
|
|
Tamaño máximo recomendado del conjunto fotovoltaico
|
6 kW
|
7,2 kW
|
10 kW
|
12 kW
|
16 kW
|
|
Potencia fotovoltaica de entrada máxima utilizable
|
4,8 kW
|
5,76 kW
|
8 kW
|
9,6 kW
|
12,8 kW
|
|
Voltaje máximo de entrada
|
500 V
|
|
Tensión nominal
|
330 V
|
|
Voltaje de arranque
|
90 V
|
|
Rango de voltaje MPPT
|
90-435 V
|
|
Corriente máxima de entrada
|
6A/16A
|
32A/32A
|
|
Corriente máxima de cortocircuito
|
20A/20A
|
40A/40A
|
|
Número MPPT/Número máximo de cadenas de entrada
|
2/2
|
2/4
|
|
Batería
|
|
Tipo de batería
|
Li-ion/plomo-ácido
|
|
Rango de voltaje de la batería
|
40-60 V
|
|
Potencia máxima de carga/descarga
|
3 kW
|
3,6 kW
|
5 kW
|
6 kW
|
8 kW
|
|
Corriente máxima de carga/descarga
|
70A
|
80A
|
112A
|
135A
|
190 A
|
|
Comunicación
|
CAN/RS485
|
|
Salida CA (lado de la red)
|
|
Potencia de salida nominal
|
3 kW
|
3,6 kW
|
5 kW
|
6 kW
|
8 kW
|
|
Potencia de salida aparente máxima
|
3 kVA
|
3,6 kVA
|
5 kVA
|
6 kVA
|
8 kVA
|
|
Fase de operación
|
L/N/PE
|
|
Tensión nominal de la red
|
220 V/230 V
|
|
Frecuencia nominal de la red
|
50 Hz/60 Hz
|
|
Corriente nominal de salida de la red
|
13,7A/13,1A
|
16,4 A/15,7 A
|
22,8 A/21,8 A
|
27,3A/26,1A
|
36,4 A/34,8 A
|
|
Corriente máxima de salida
|
13,7A/13,1A
|
16,4 A/15,7 A
|
22,8 A/21,8 A
|
27,3A/26,1A
|
36,4 A/34,8 A
|
|
Factor de potencia
|
>0,99 (0,8 adelantado - 0,8 rezagado)
|
|
Distorsión armoniosa (THDi)
|
<2%
|
|
Entrada CA (lado de la red)
|
|
Rango de voltaje de entrada
|
187-253 V
|
|
Corriente máxima de entrada
|
21A
|
25A
|
32A
|
40A
|
50A
|
|
Rango de frecuencia
|
45-55 Hz/55-65 Hz
|
|
Salida CA (respaldo)
|
|
Potencia de salida nominal
|
3 kW
|
3,6 kW
|
5 kW
|
6 kW
|
8 kW
|
|
Potencia de salida aparente máxima
|
2 veces la potencia nominal, 10 s
|
|
Tiempo de conmutación de respaldo
|
<4 ms
|
|
Tensión de salida nominal
|
L/N/PE,220V/230V
|
|
Frecuencia nominal
|
50 Hz/60 Hz
|
|
Corriente de salida nominal
|
13,7A/13,1A
|
16,4 A/15,7 A
|
22,8 A/21,8 A
|
27,3A/26,1A
|
36,4 A/34,8 A
|
|
Corriente máxima de paso de CA
|
35A
|
35A
|
40A
|
40A
|
50A
|
|
THDv(carga lineal)
|
<2%
|
|
Generador de entrada
|
|
Potencia máxima de entrada
|
3 kW
|
3,6 kW
|
5 kW
|
6 kW
|
8 kW
|
|
Corriente máxima de entrada
|
13,7A/13,1A
|
16,4 A/15,7 A
|
22,8 A/21,8 A
|
27,3A/26,1A
|
36,4 A/34,8 A
|
|
Frecuencia de entrada nominal
|
50 Hz/60 Hz
|
|
Eficiencia
|
|
Máxima eficiencia
|
96,2%
|
|
Eficiencia de la UE
|
96,1%
|
|
BAT cargada por PV/AC de máxima eficiencia
|
95,3%/93,9%
|
|
BAT descargada a máxima eficiencia de CA
|
93,8%
|
|
Protección
|
|
Monitoreo de fallas a tierra
|
Sí
|
|
Protección contra polaridad inversa de CC
|
Sí
|
|
AFCI 2.0 integrado
|
Opcional
|
|
Clase de protección/Categoría de sobretensión
|
I/II (PV y BAT), III (RED y RESPALDO y GEN)
|
|
Datos generales
|
|
Dimensiones (An. × Al. × Pr.)
|
335×560×253 mm
|
|
Peso
|
23 kilos
|
23,5 kilos
|
|
Topología
|
Aislamiento de alta frecuencia (para batería)
|
|
Rango de temperatura ambiente de funcionamiento
|
-40
～
+60
°C
|
|
Protección contra la entrada
|
IP66
|
|
Emisión de ruido (típica)
|
<65 dB(A)
|
|
Concepto de refrigeración
|
Refrigeración natural
|
Refrigeración inteligente por ventilador
|
|
Altitud máxima de operación
|
3000 metros
|
|
Norma de conexión a la red
|
NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA, NBR 16149, NBR 16150, G98, CEI 0-21
|
|
Norma de seguridad/EMC
|
CEI/EN62109-1/-2,EN 61000-6-2/-3
|
|
Características
|
|

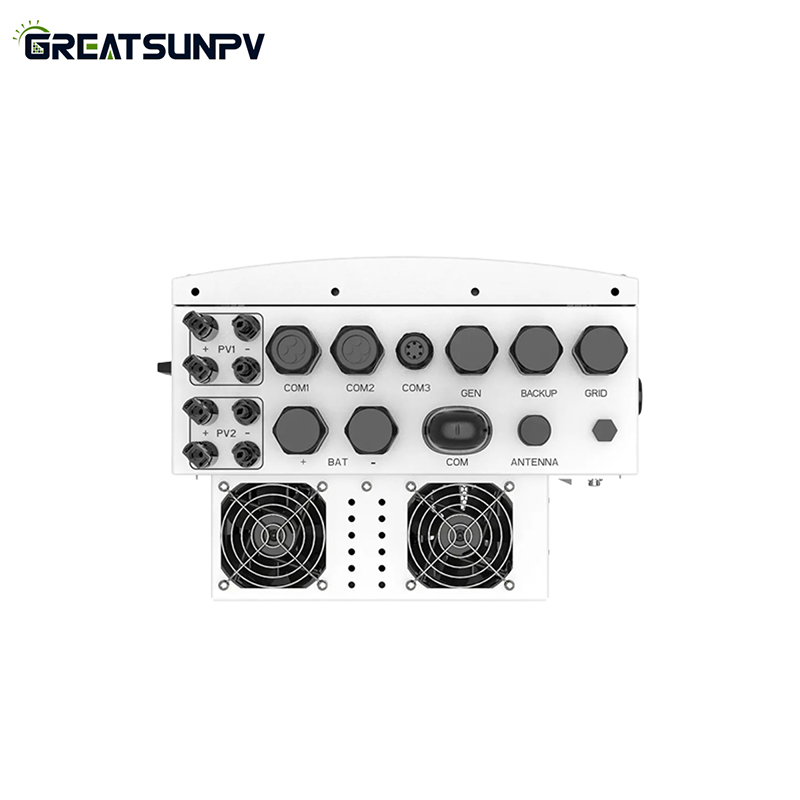

Conexión de CC
|
Conector MC4 (puerto PV)/Bloque de terminales (puerto BAT)
|
|
Conexión de CA
|
Bloque de terminales
|
|
Mostrar
|

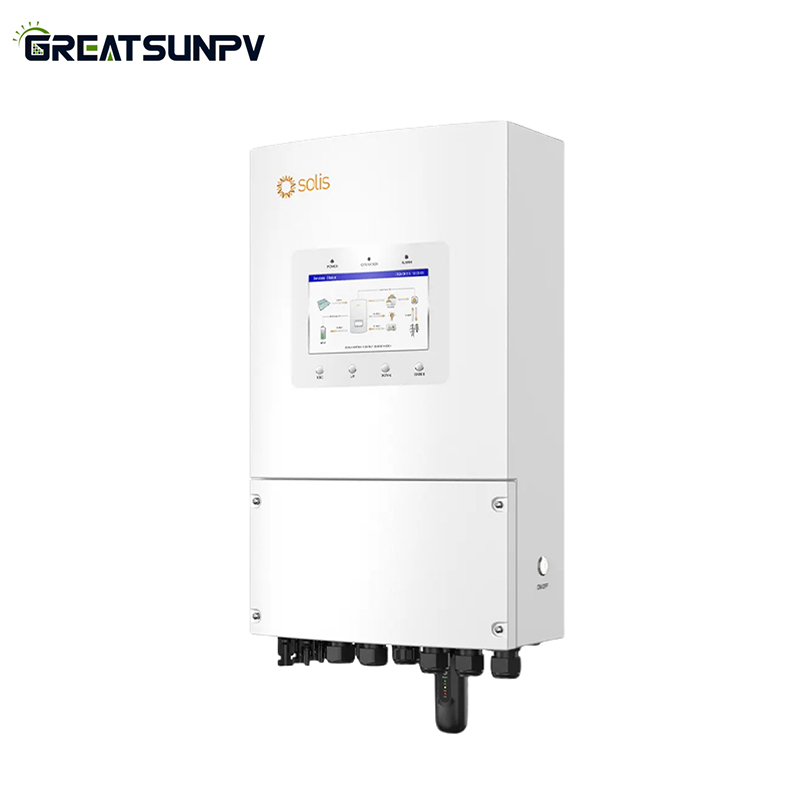

Pantalla LCD de 7.0" y Bluetooth + aplicación
|
|
Comunicación
|
RS485, CAN, Opcional: Wi-Fi, GPRS, LAN
|
