Características principales:
•
Eficiencia máxima 98,8% (eficiencia CEC 98,3%).
Corriente de cadena hasta 20 A
• Diseño 3/4 MPPT, admite diseño de sistema de orientación múltiple.
Función de recuperación de PID nocturna, aumenta el rendimiento general del sistema (opcional).
Amplio rango de voltaje y bajo voltaje de arranque.
• Tipo 4X, nivel anticorrosión C5.
Protección AFCI, reduce proactivamente el riesgo de incendio.
Refrigeración por ventilador inteligente.
Transmisor de apagado rápido a nivel de módulo integrado,
Desconexiones de CC y CA
• Equipado con interfaz de control de potencia externa, compatible con control de potencia de salida cero
• Monitoreo inteligente de cadenas, escaneo inteligente de curva IV.
Admite RS485, Ethernet, WiFi y celular.
Escanee para registrarse en SolisCloud, admite actualización y control remotos
•
> Relación CC/CA 1,5.
Admite módulos de alta potencia para reducir los costos de instalación.
Caja de cableado de CA separable
• Escaneo de curva IV inteligente, informe de estado del sistema, detección de fallas a nivel de cadena
• Conexión sin problemas con múltiples tipos de dispositivos: inversores, administradores de energía de exportación, estaciones meteorológicas, etc.
• Conexión sin problemas con múltiples tipos de dispositivos: inversores, administradores de energía de exportación, estaciones meteorológicas, etc.
• Administrar múltiples tipos de sistemas en plantas residenciales, comerciales y de servicios públicos. Permite la gestión de múltiples equipos en diferentes sectores.

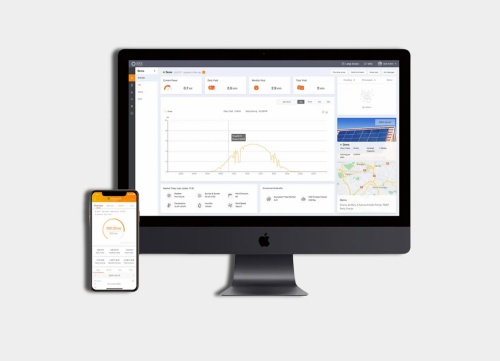

• Visualización clara y concisa del rendimiento y los beneficios del sistema, incluidas las emisiones de carbono ahorradas y los árboles equivalentes plantados, además de mostrar el rendimiento y las ganancias del sistema.

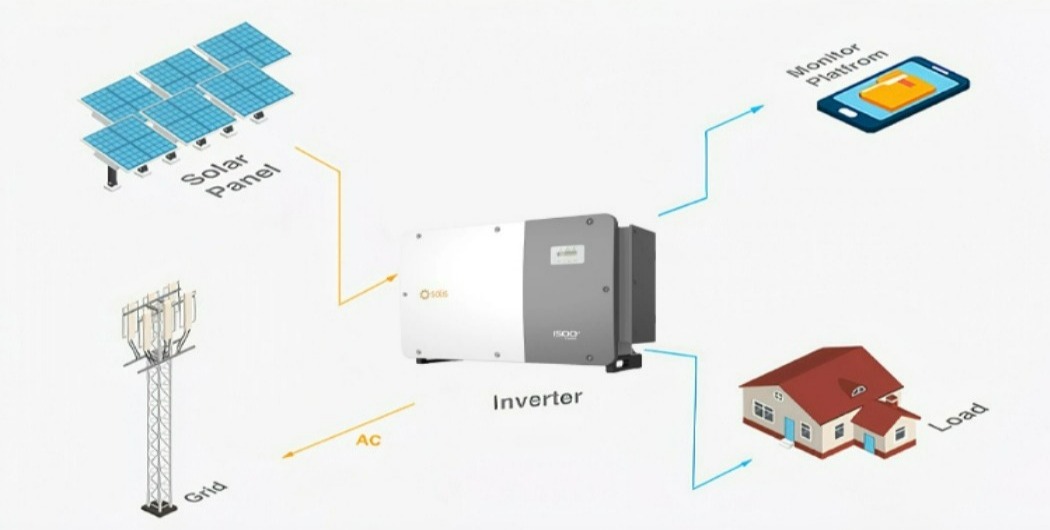

Diagrama:
Ficha de datos:
|
Modelos
|
25 mil
|
33 mil
|
36 mil
|
40 mil
|
50 mil
|
60 mil
|
|
Entrada CC
|
|
Voltaje máximo de entrada
|
1000 voltios
|
|
Tensión nominal
|
720 voltios
|
|
Voltaje de arranque
|
180 voltios
|
|
Rango de voltaje MPPT
|
180 - 1000 voltios
|
|
Corriente máxima de entrada
|
40 A / 40 A / 40 A
|
4 × 40 A
|
|
Corriente máxima de cortocircuito
|
63 A / 63 A / 63 A
|
4 × 63 A
|
|
Número MPPT / Número máximo de cadenas de entrada
|
3 / 6
|
4 / 8
|
|
Salida CA
|
|
Potencia de salida nominal
|
25 kW
|
33 kW
|
36 kW
|
40 kW
|
50 kW
|
60 kW
|
|
Potencia de salida aparente máxima
|
25 kVA
|
33 kVA
|
36 kVA
|
40 kVA
|
50 kVA
|
60 kVA
|
|
Potencia máxima de salida
|
25 kW
|
33 kW
|
36 kW
|
40 kW
|
50 kW
|
60 kW
|
|
Tensión nominal de la red
|
3
F
/PE, 480 V
|
|
Frecuencia nominal de la red
|
60 Hz
|
|
Corriente máxima de salida
|
30.1 A
|
39,7 A
|
43.3 A
|
48.1 A
|
60,1 A
|
72.2 A
|
|
Factor de potencia
|
> 0,99 (0,8 adelantado - 0,8 rezagado)
|
|
Distorsión armoniosa (THDi)
|
< 3%
|
|
Eficiencia
|
|
Máxima eficiencia
|
98,8%
|
|
Eficiencia de la CEC
|
98,3%
|
|
Protección
|
|
Protección contra polaridad inversa de CC
|
Sí
|
|
Protección contra cortocircuitos
|
Sí
|
|
Protección contra sobrecorriente de salida
|
Sí
|
|
Protección contra sobretensiones
|
DC Tipo II / AC Tipo II
|
|
Monitoreo de la red
|
Sí
|
|
Protección anti-isla
|
Sí
|
|
Protección de temperatura
|
Sí
|
|
Monitoreo de cadenas
|
Sí
|
|
Exploración de curvas I/V
|
Sí
|
|
Escaneo de múltiples picos
|
Sí
|
|
AFCI integrado
|
Sí
|
|
Recuperación de PID integrada
|
Opcional
|
|
Interruptor de CC integrado
|
Sí
|
|
Interruptor de CA integrado
|
Sí
|
|
Datos generales
|
|
Dimensiones (An × Al × Pr)
|
30,9 × 21,6 × 12,6 pulgadas (784 × 549 × 320 mm)
|
|
Peso
|
96,3 libras (43,7 kg)
|
105,4 libras (47,8 kg)
|
108,7 libras (49,3 kg)
|
110,5 libras (50,1 kg)
|
|
Topología
|
Sin transformador
|
|
Autoconsumo (nocturno)
|
<1W
|
|
Humedad relativa
|
0 - 100%
|
|
Rango de temperatura ambiente de funcionamiento
|
-13 °F a 140 °F (-25 °C a 60 °C)
|
|
Protección contra la entrada
|
TIPO 4X
|
|
Emisión de ruido (típica)
|
≤ 55 dB(A)
|
|
Concepto de refrigeración
|
Refrigeración natural
|
|
Altitud máxima de operación
|
13.120 pies (4000 m)
|
|
Cumplimiento
|
UL1741SB, IEEE 1547-2018, UL1699B, UL1998, FCC Parte 15 Clase B,
Regla 21 de California, Regla 14H de Heco, NEC 690.12-2020, CAN/CSA C22.2107.1-1
|
|
Características
|
|
Conexión de CC
|
Conector MC4
|
|
Conexión de CA
|
Terminal OT (4 AWG a 3/0 AWG)
|
|
Mostrar
|
Pantalla LCD
|
|
Comunicación
|
Modbus RTU (compatible con Sunspec), RS485, Opcional: Celular, Wi-Fi
|
Embalaje:

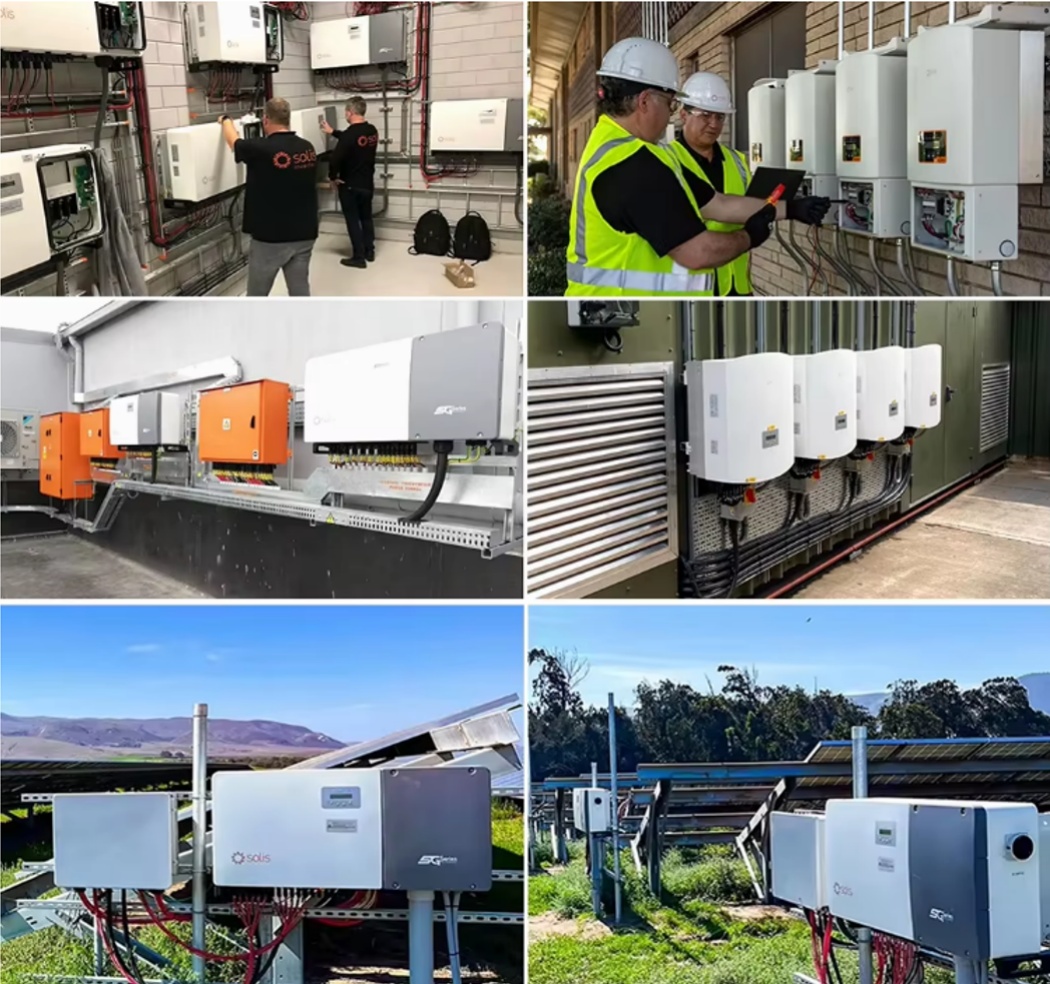

Caso de proyecto:
Preguntas y respuestas:
P1: ¿Qué es un inversor conectado a la red?
A: Un dispositivo que convierte la energía solar de CC en CA, sincronizado con la red eléctrica. El exceso de energía se reinyecta a la red; no requiere almacenamiento en baterías.
P2: ¿Cómo funciona un inversor conectado a la red?
A: Utiliza MPPT para optimizar la entrada solar, convierte CC a CA y se sincroniza con la red. Exporta el exceso de energía para obtener créditos (medición neta).
Q3: ¿Hay algún certificado?
R: Sí. G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/
UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530
Q4: ¿Características de seguridad?
A: Anti-isla (apagado por corte de red), protección contra sobretensiones, salvaguardas contra sobretensión/corriente y monitoreo de temperatura.
Q5: ¿Aplicaciones ideales?
A: Edificios comerciales/industriales, fábricas, granjas y pequeños proyectos solares de servicios públicos.
Q6: ¿Necesidades de mantenimiento?
A: Diseño minimalista a prueba de polvo y agua (IP65), diagnósticos remotos y actualizaciones de firmware que reducen las comprobaciones físicas.
Q7: ¿Cuál es la garantía?
A: Podemos suministrar una garantía de 5 y 10 años.
P8: ¿Puede funcionar durante apagones?
R: No, el sistema de seguridad anti-isla lo apaga a menos que esté emparejado con baterías (inversor híbrido).
Q9: ¿Actualizaciones futuras?
A: Admite la integración con almacenamiento de energía (ESS) o redes inteligentes para una funcionalidad híbrida
